Mercado de El Palo
La ubicación del antiguo mercado se desarrollaba inmersa en el interior del tradicional barrio de El Palo rodeado de edificios en altura en tres de sus límites, Sur, Este y Oeste. La intención de redescubrir el Mercado como edificio singular y regenerador del barrio nos lleva a la necesidad de ampliar éste hacia el Norte, buscando la conexión directa con la principal arteria del barrio, la avenida Juan Sebastián Elcano, ocupando para ello la parcela existente entre el antiguo edificio y dicha avenida, mejorando sustancialmente la accesibilidad y la ubicación del nuevo Mercado.

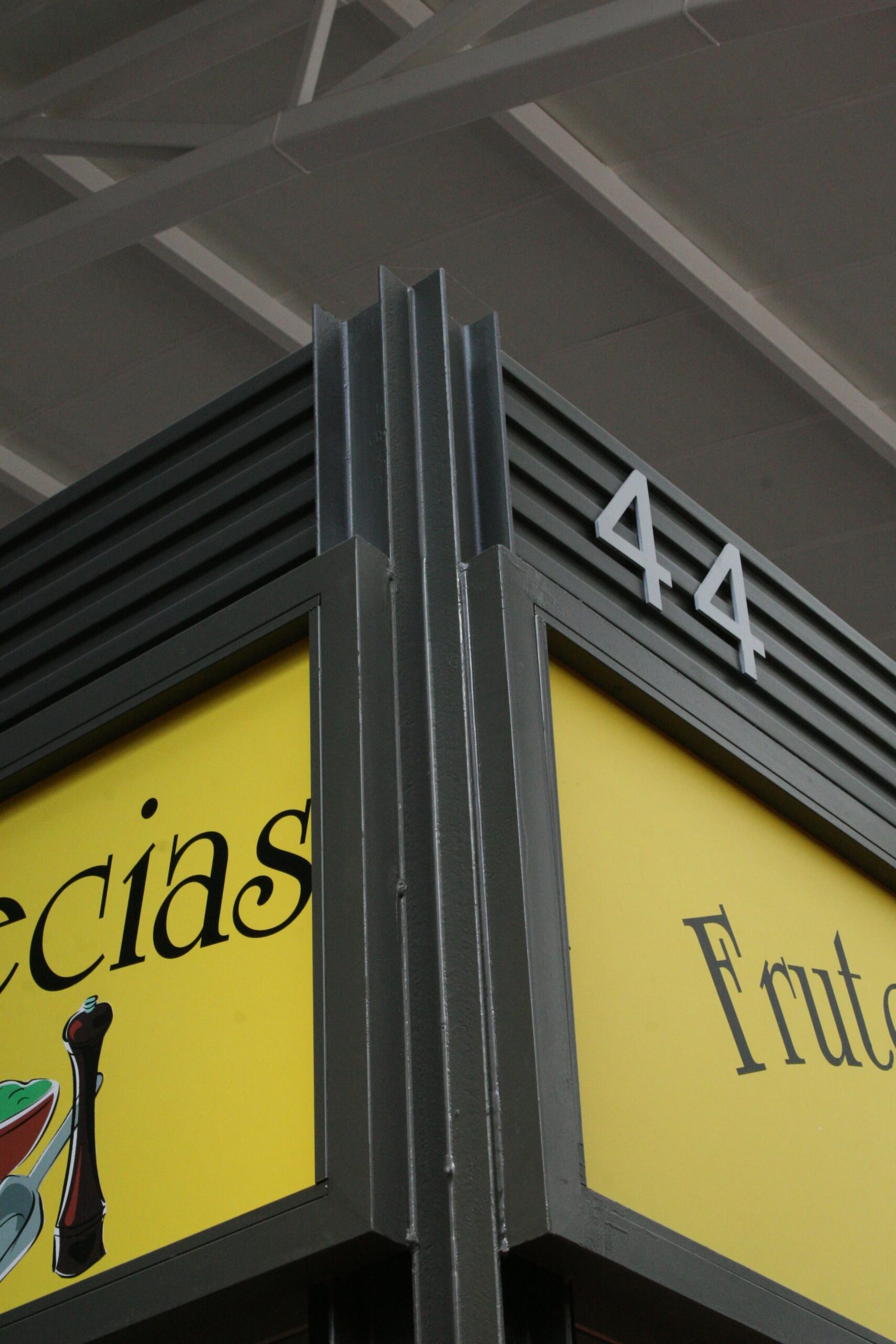

Así, en el proyecto se distinguen dos zonas claramente diferenciadas. Por una parte el edificio principal, que se distribuye en una sola planta de forma rectangular y en el que se organizan las nuevas instalaciones. En éste se desarrollan los 70 puestos, 30 de ellos perimetralmente y los 40 restantes en cuatro islas de 10 puestos cada una. En el extremo norte, anexo a este, se desarrolla un módulo de tres plantas que aloja un bar-cafetería en planta baja y unas dependencias administrativas en las planta superiores junto con el puesto del vigilante.
Se dota al nuevo mercado de accesos desde los tres viales que lo circundan, Juan Sebastián Elcano, Alonso Carrillo de Albornoz y Miguel Moya.

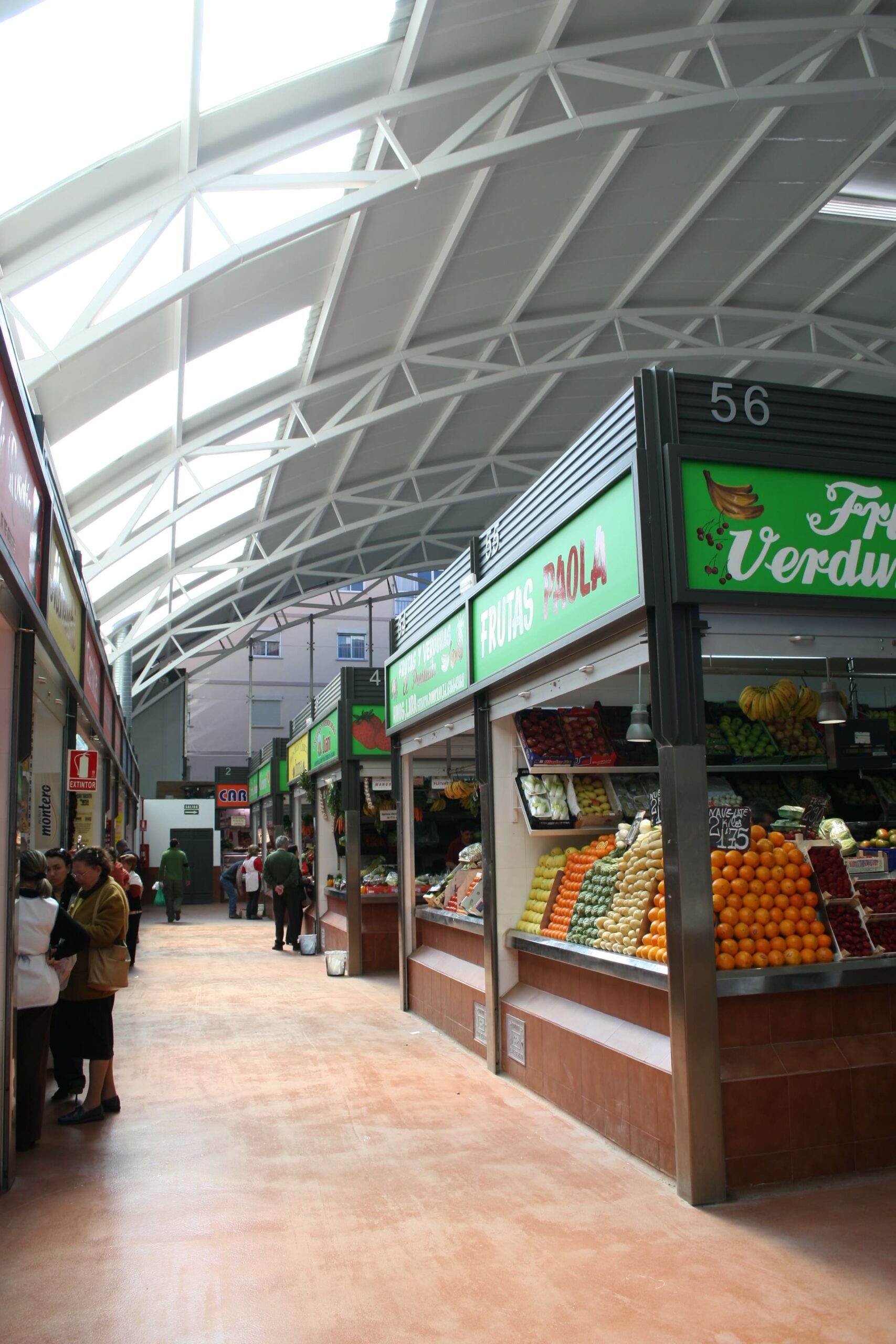

El edificio principal constituye el espacio contenedor del propio mercado desarrollado en la planta baja del edificio a nivel de calle. Un volúmen diáfano cubierto por una bóveda metálica de paneles sándwich a base de cerchas metálicas de directriz curva apoyada sobre pilares metálicos. En la falda del cerramiento del lado Este se disponen de 10 paneles translúcidos alternados para iluminar cenitalmente esta zona del Mercado, pues es la mas oscura al ser este cerramiento una medianera. El interior de la cubierta es de color blanco para aprovechar la reflexión de la luz.

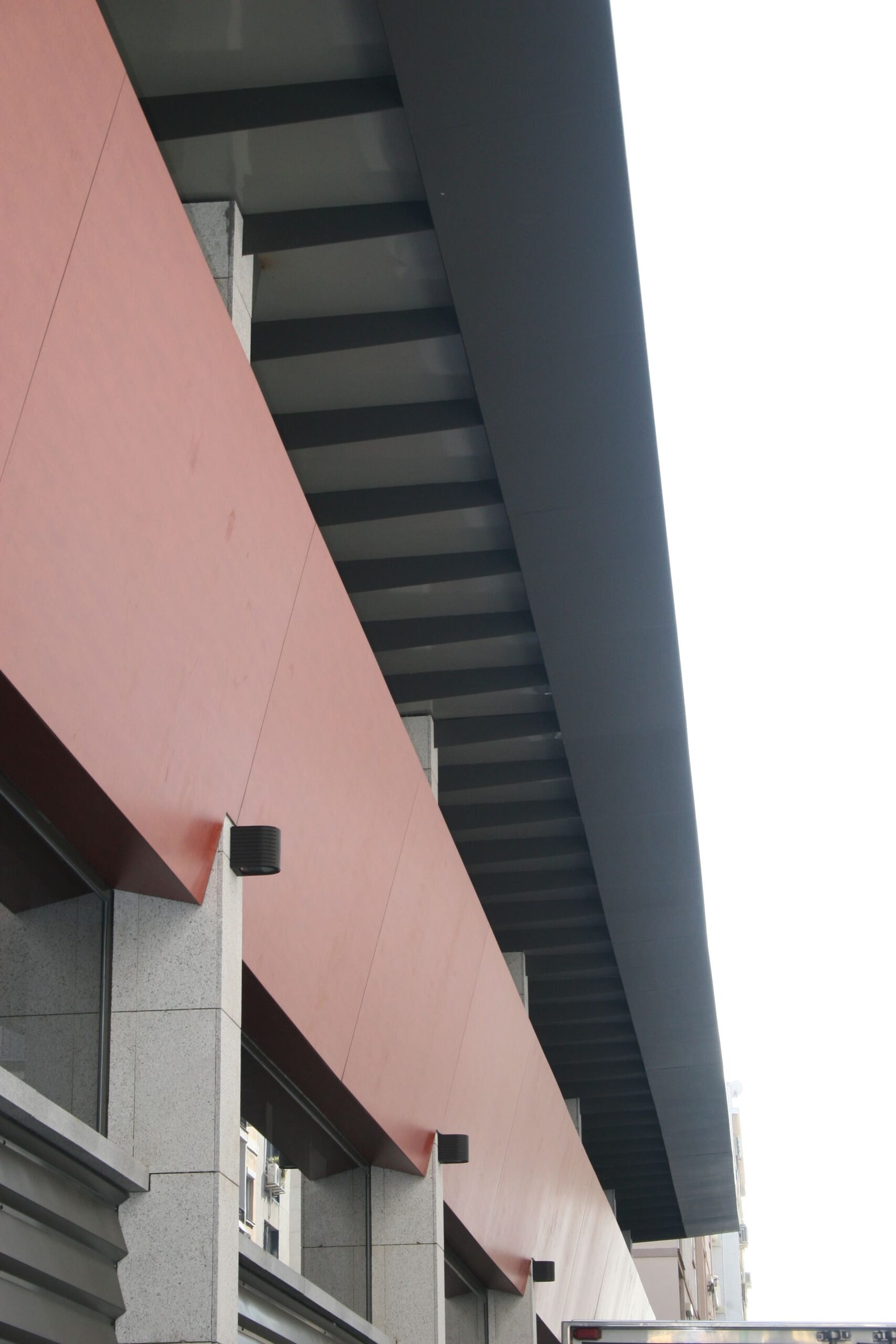

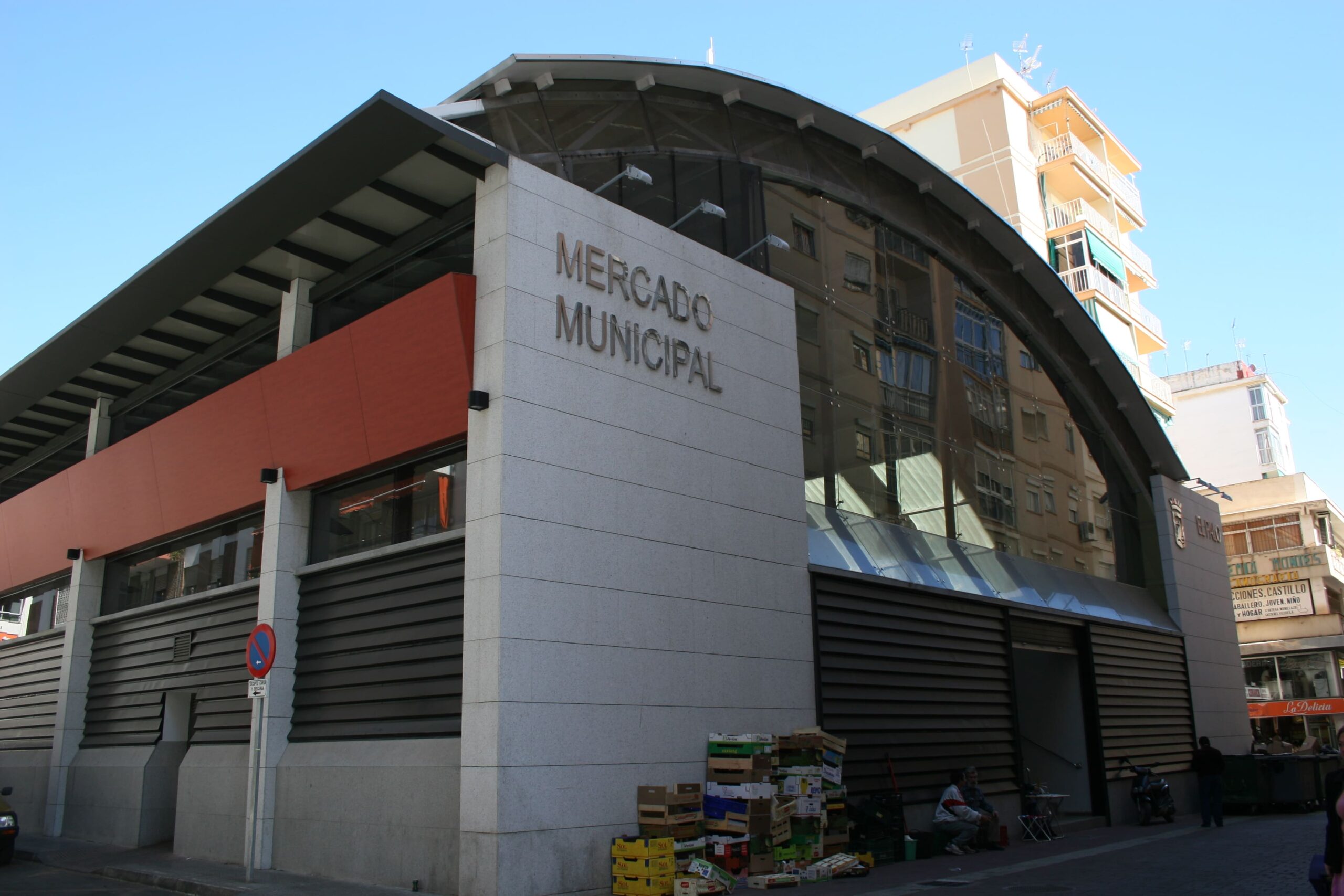

Los demás cerramientos exteriores del edificio principal se solucionan combinando materiales, buscando una armonía estética y una buenas condiciones de aislamiento del interior. Así, en la fachada Oeste (Calle Alonso Carrillo Sánchez de Albornoz), los pilares van chapados con placas de granito gris claro. En el cerramiento entre pilares se distinguen horizontalmente diferentes materiales: Un zócalo achaflanado horizontalmente de granito, un cerramiento de chapa grecada lacada en negro y una franja de ventanas con carpintería oculta y vidrios ahumados se disponen entre los pilares aplacados de granito. Atravesando toda la fachada y por encima de esta franja de vidrio se dispone de un dintel a modo de antepecho de madera de alta densidad. Esta fachada se remata con un vuelo a todo lo largo de la fachada formando una marquesina alta. Entre este vuelo y el antepecho de madera se abre una franja de ventilación de 60 cms y a todo el ancho de la fachada, resuelta con una chapa microperforada de tal forma que entra luz tamizada, ventila pero no permite que entre el agua de lluvia.

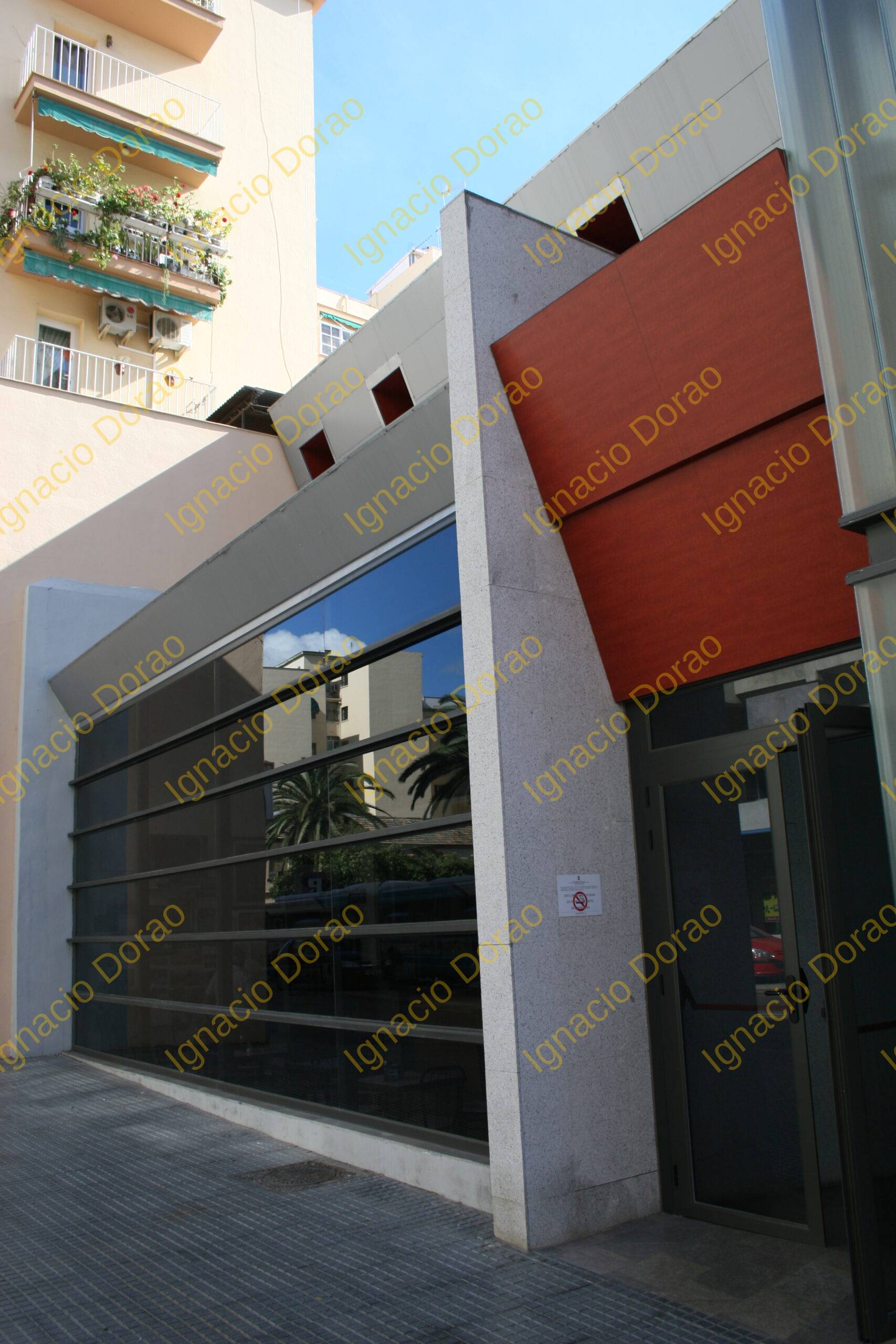

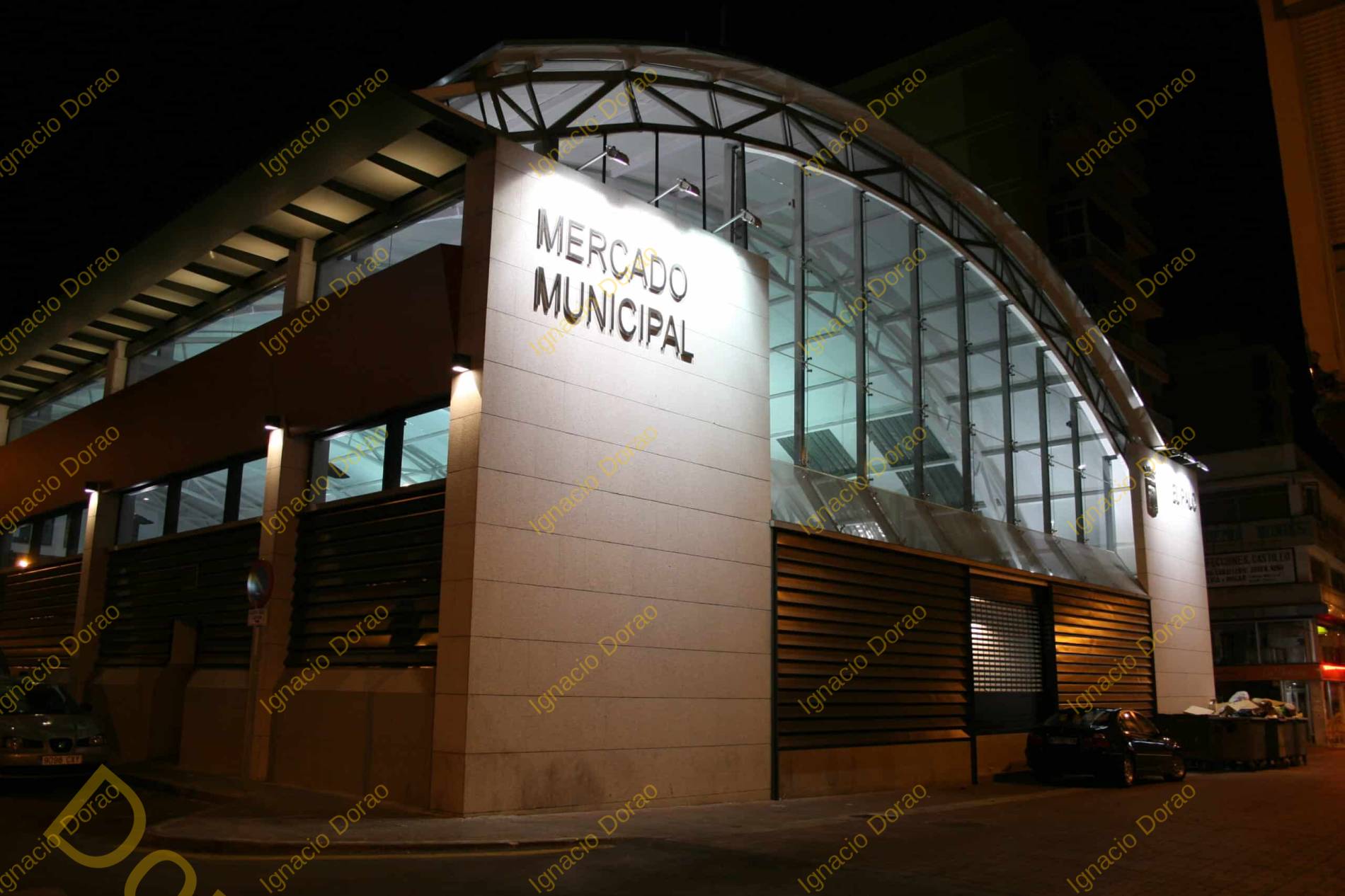

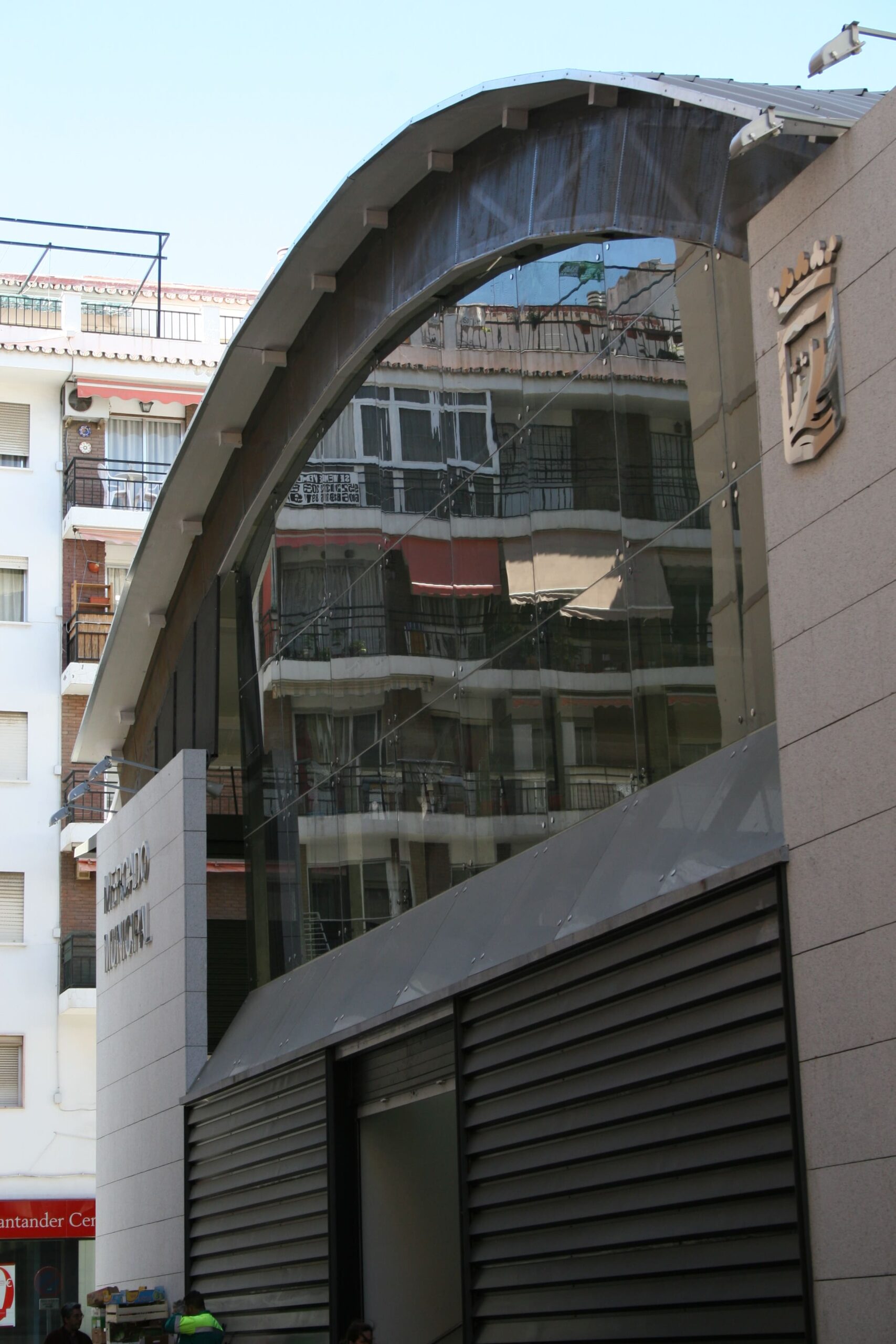

En la fachada Sur, que es la que abre a la calle Luis Moya, dos muros de granito flanquean el frente del edificio. Este cerramiento se soluciona con un paño de vidrio abotonado por el que se ilumina el interior del Mercado.

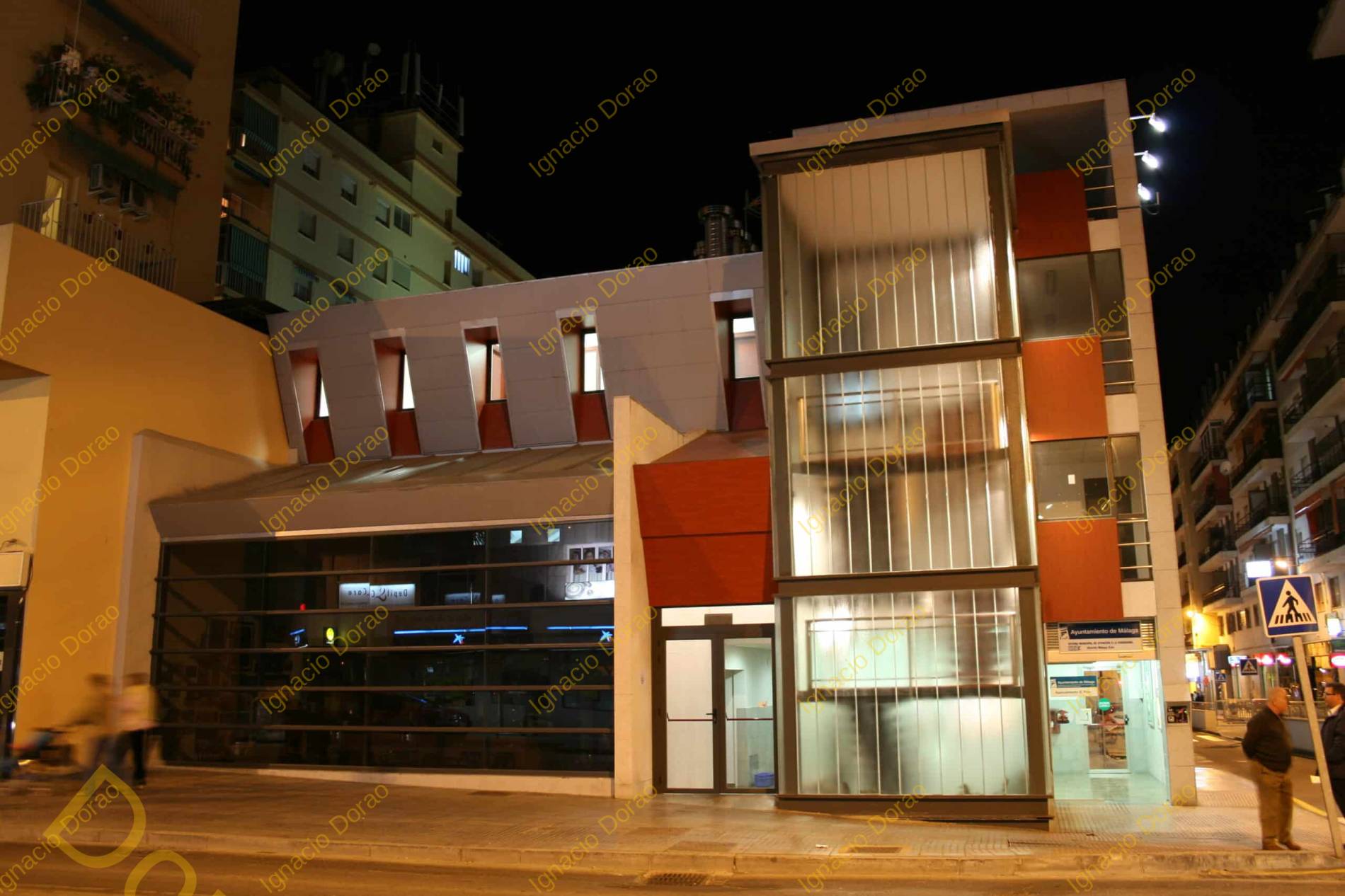

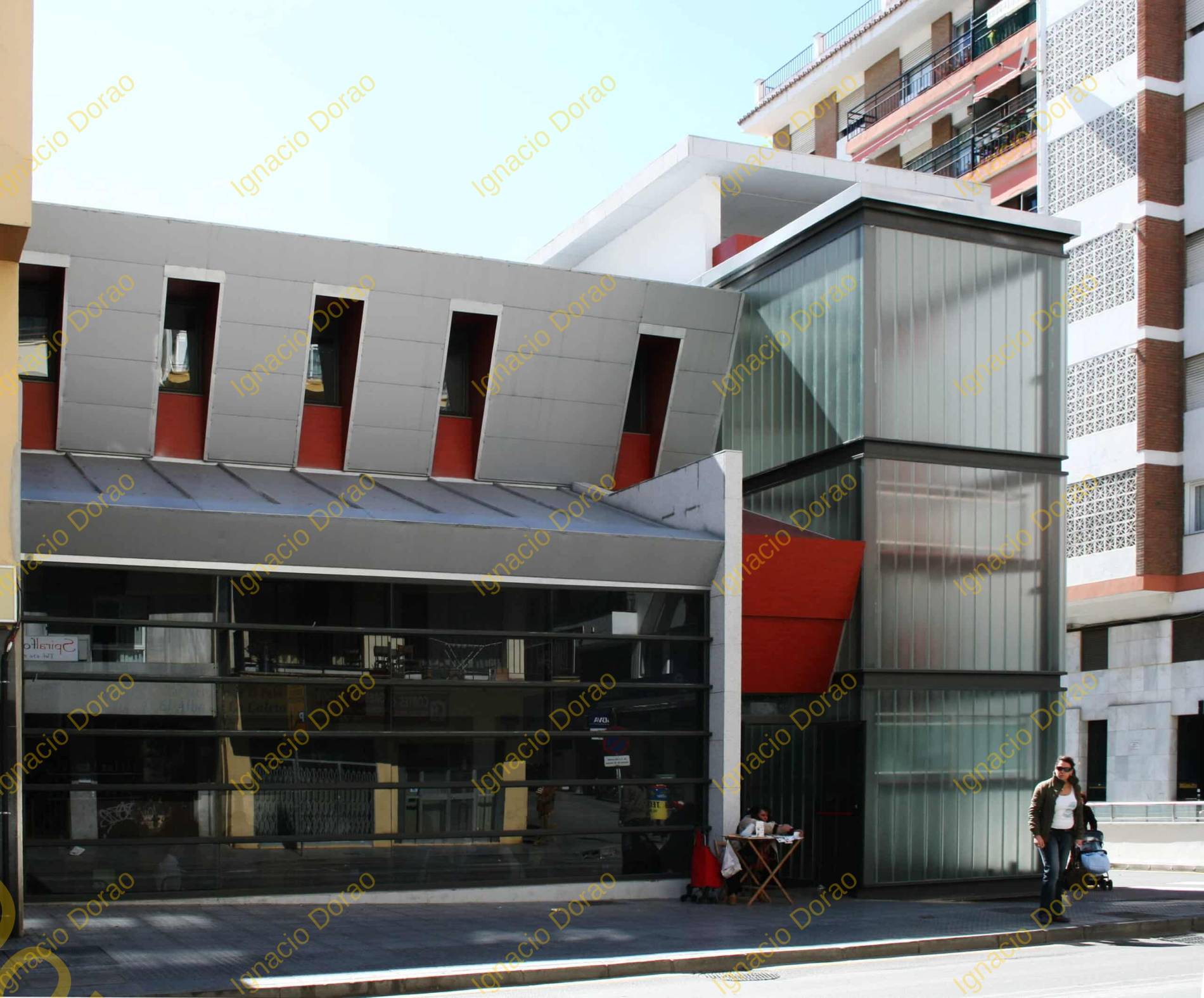

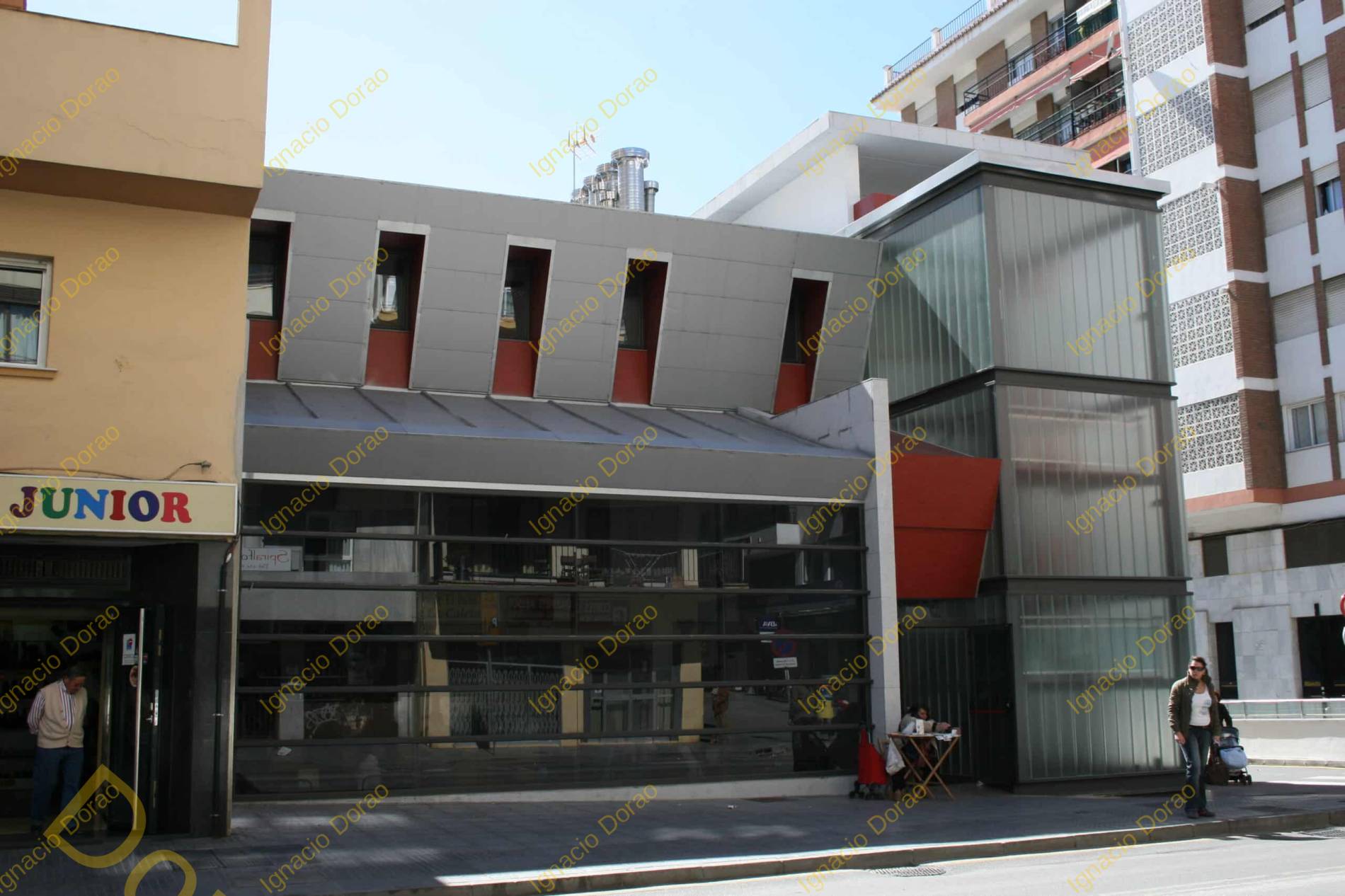

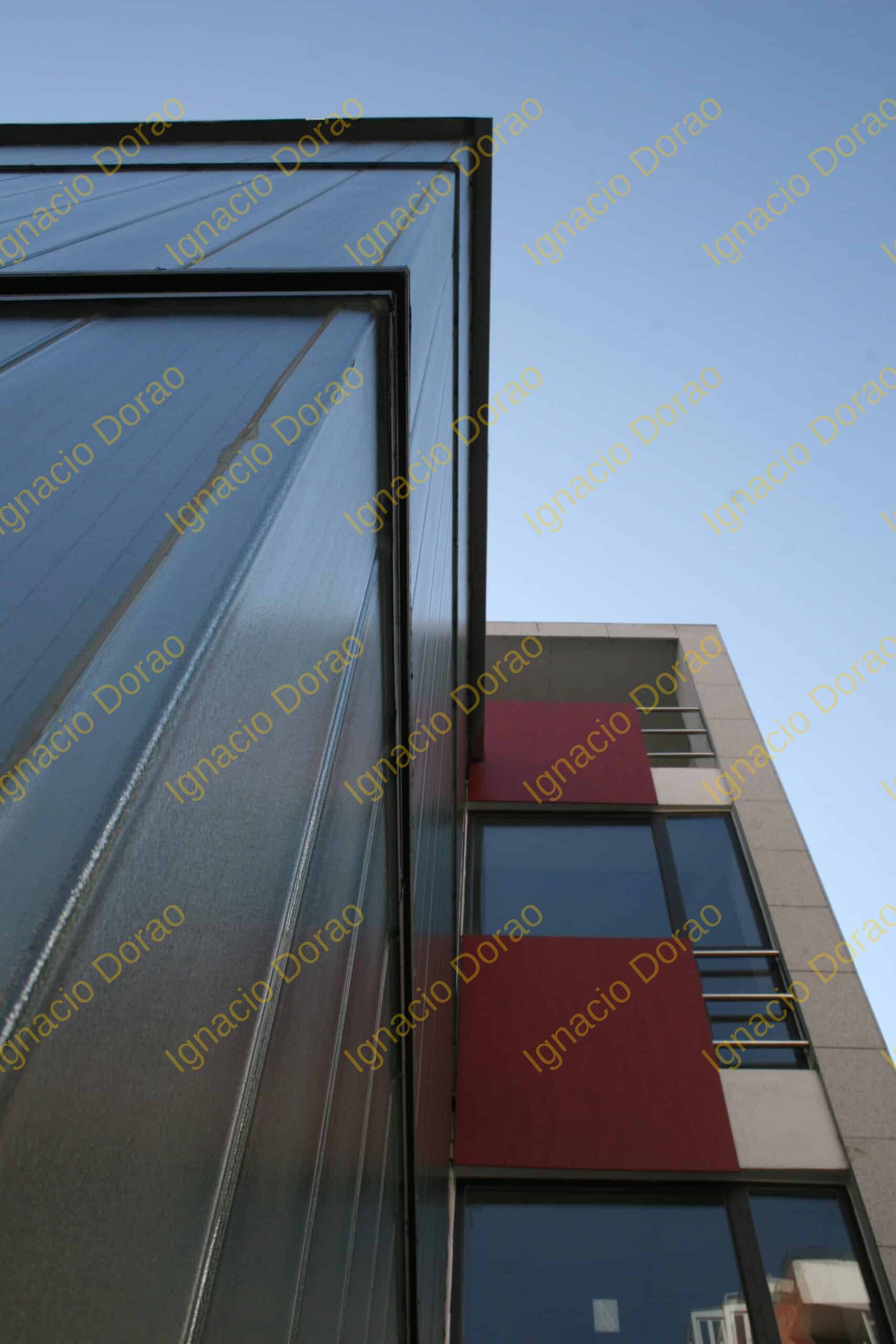

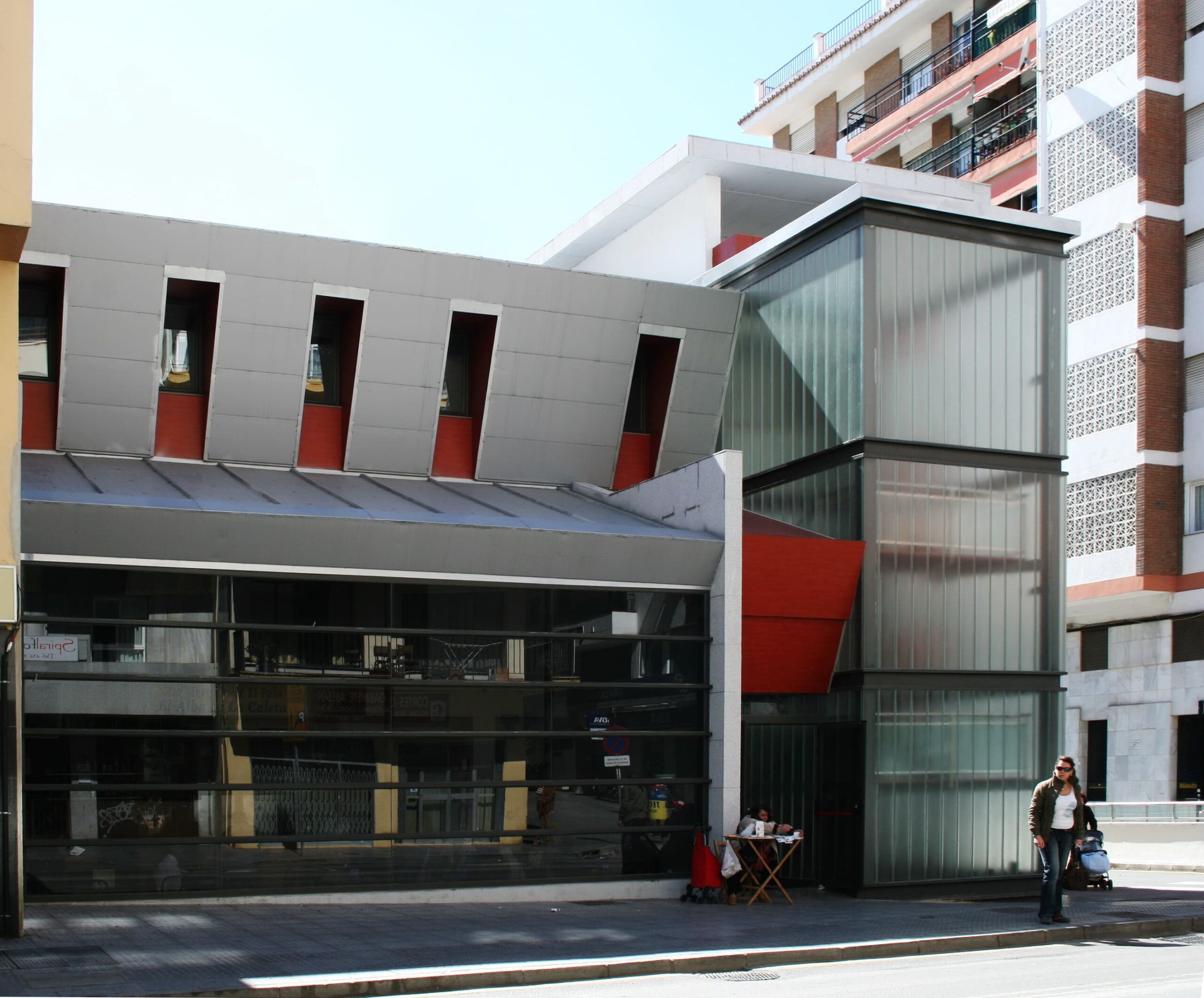

El módulo anexo al edificio principal, la fachada Norte (Avenida Juan Sebastián Elcano), donde va ubicada la cafetería, se resuelve en planta baja mediante un muro cortina de vidrio a base de placas de vidrio templado, tipo Parsol de color gris humo con elementos horizontales de carpintería de aluminio lacado gris grafito, como el resto de la carpintería de aluminio del edificio, y una cubierta inclinada de chapa lacada en gris metalizado. La fachada del piso superior está desplomada y forma 90 grados con cubierta anterior. Cinco ventanas verticales perforan dicha fachada. Las jambas y los dinteles de las ventanas van forradas de madera de alta densidad.

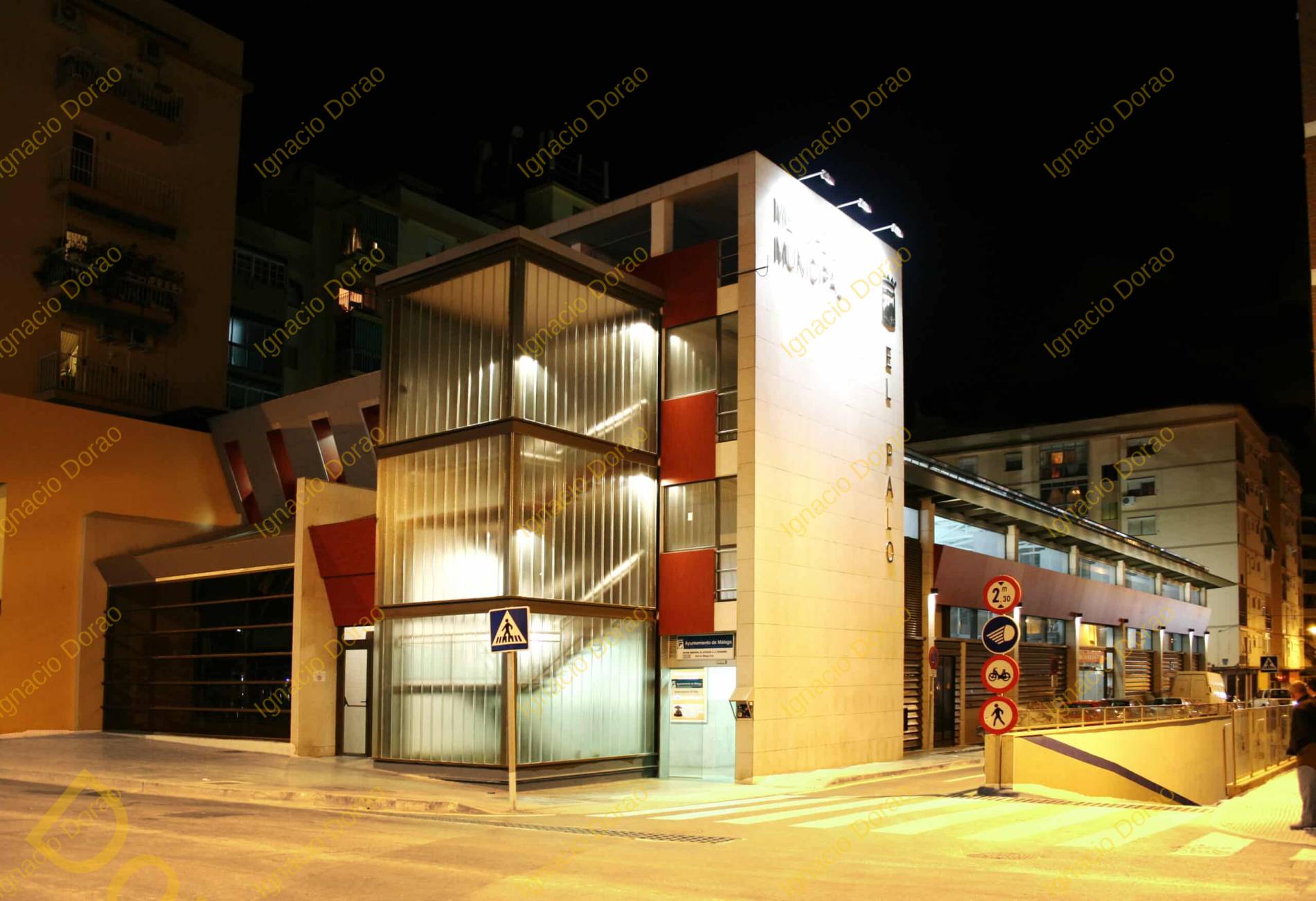

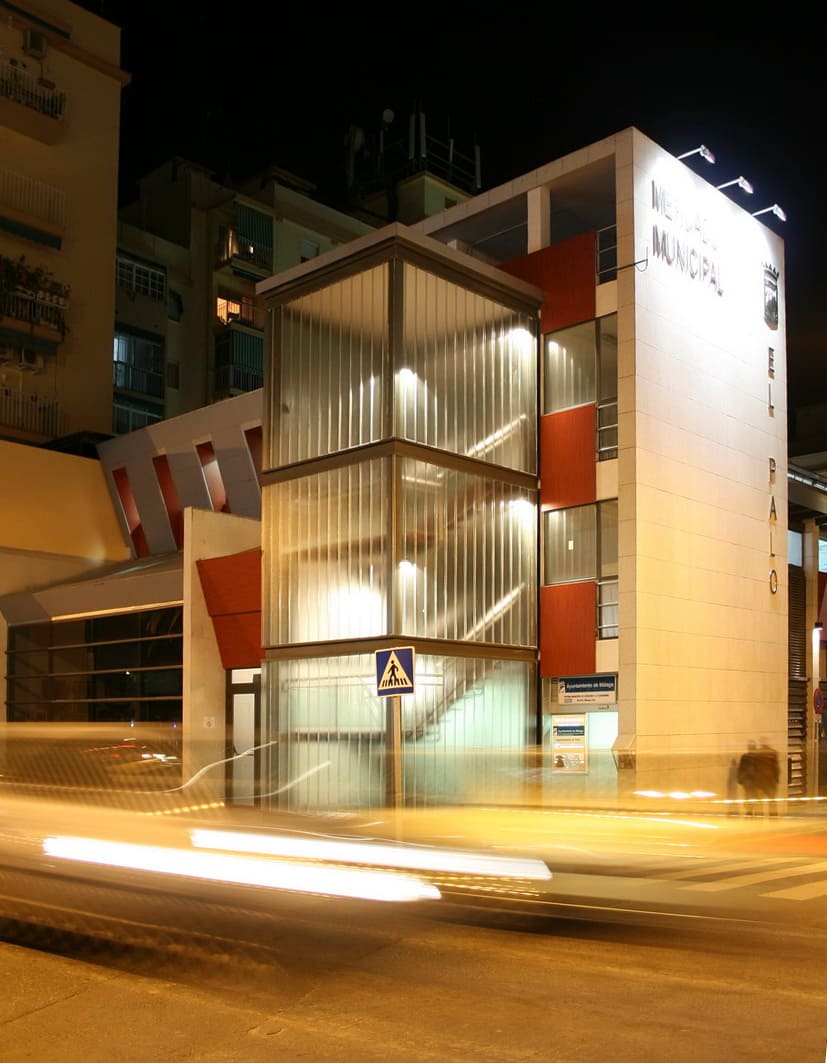

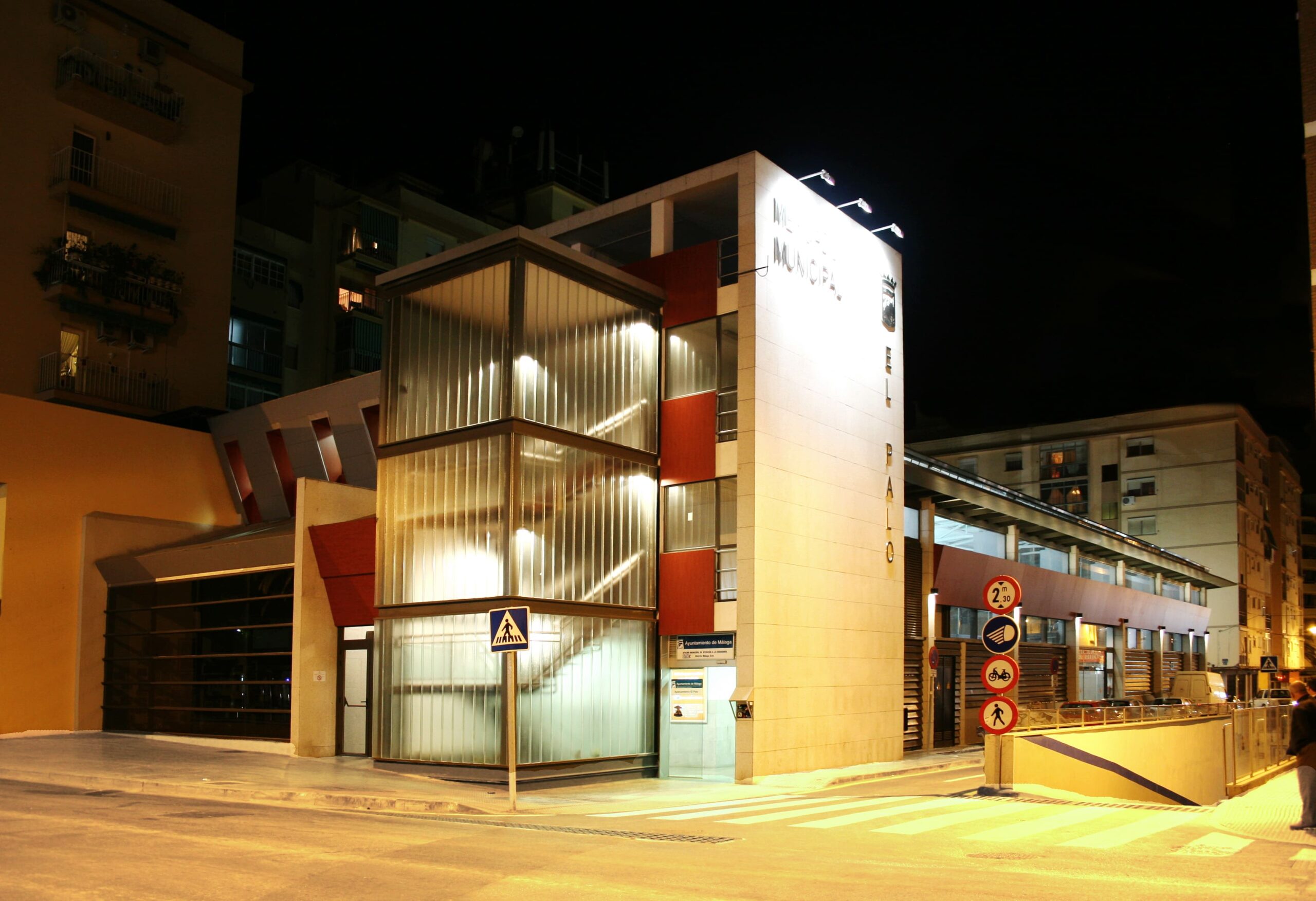

Entre este módulo y el edificio principal, conformando la esquina principal del edificio, emerge el núcleo de comunicaciones verticales, donde se ubican los ascensores y la caja de escaleras. Estos dos elementos se diferencian claramente entre ellos desde el exterior por su estructura y acabados.

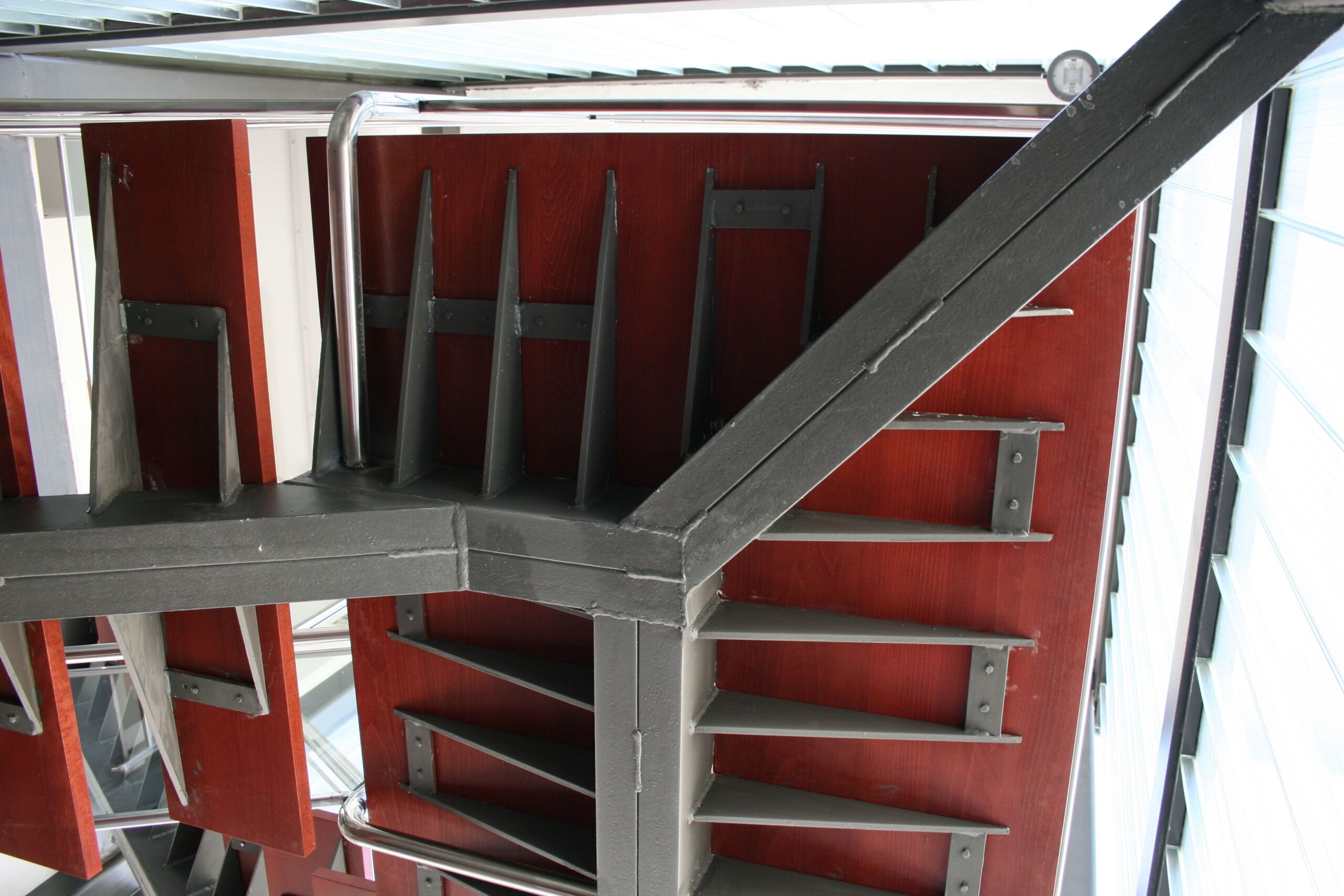

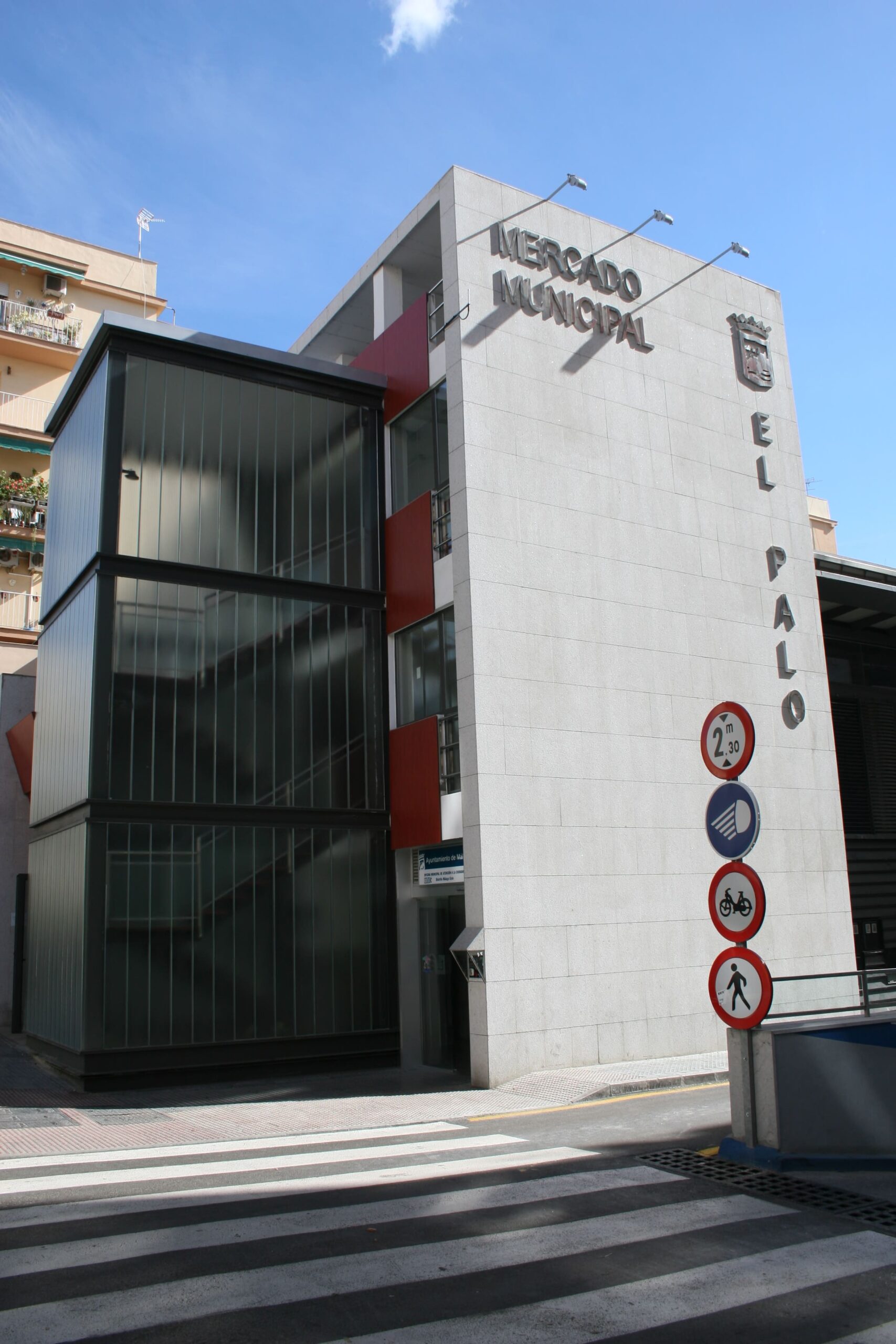

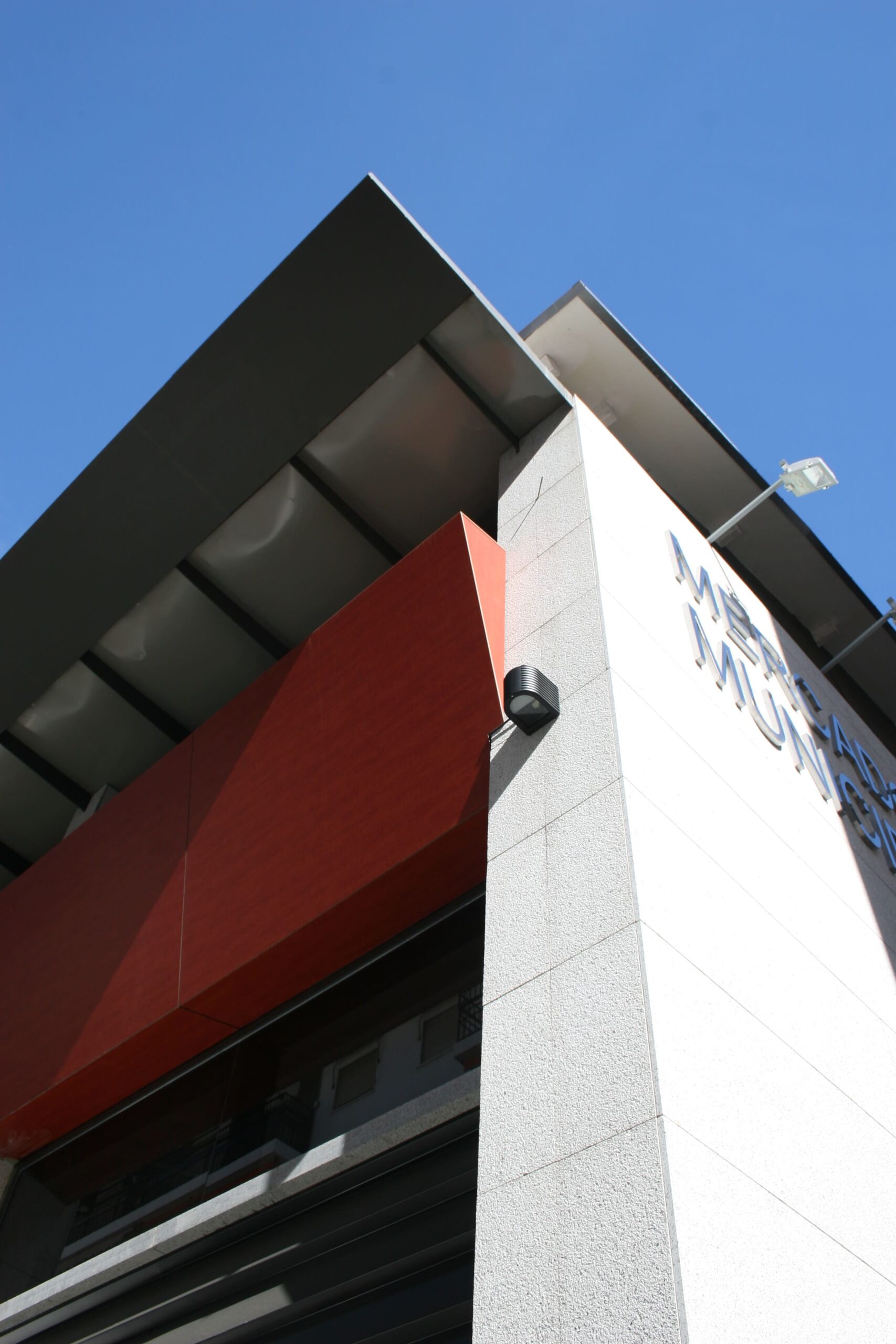

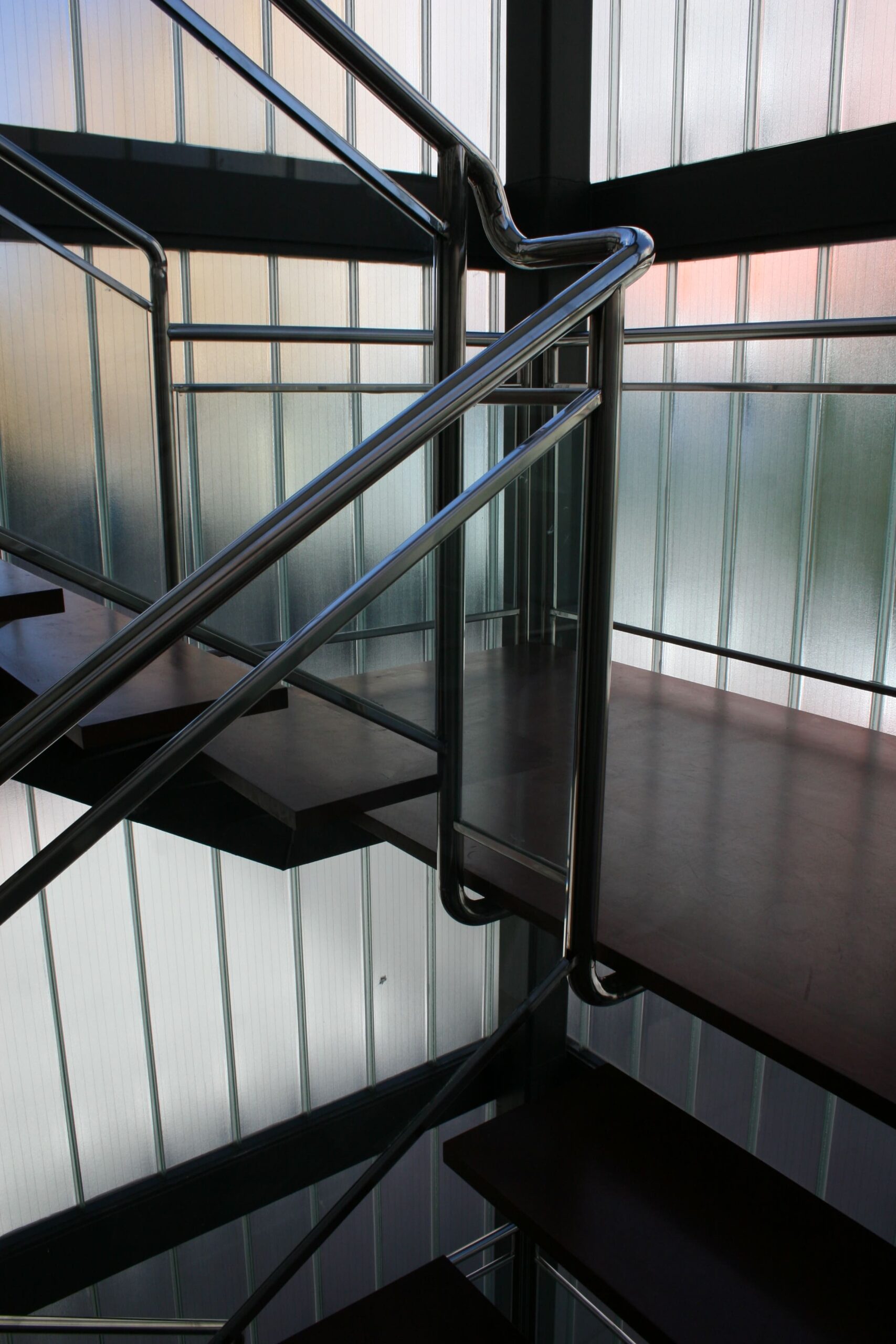

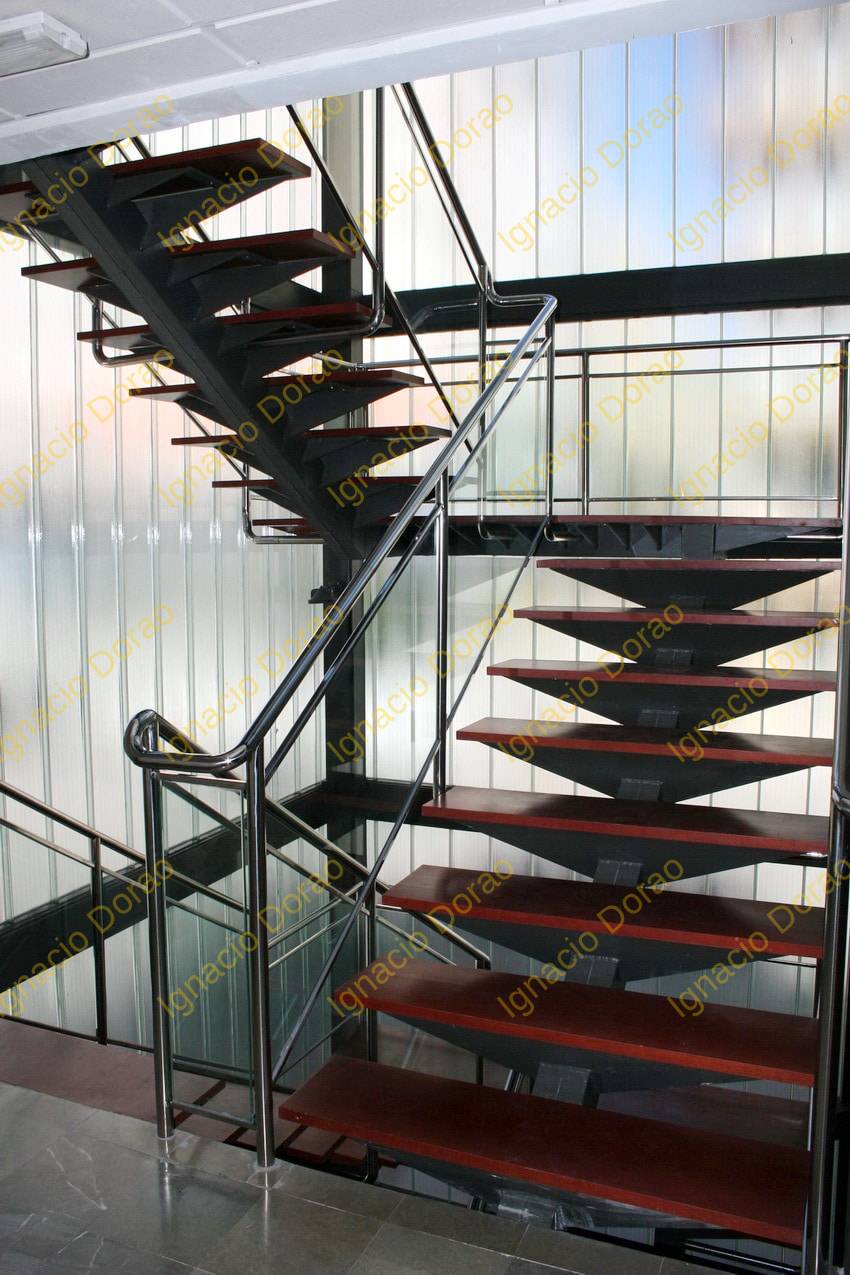

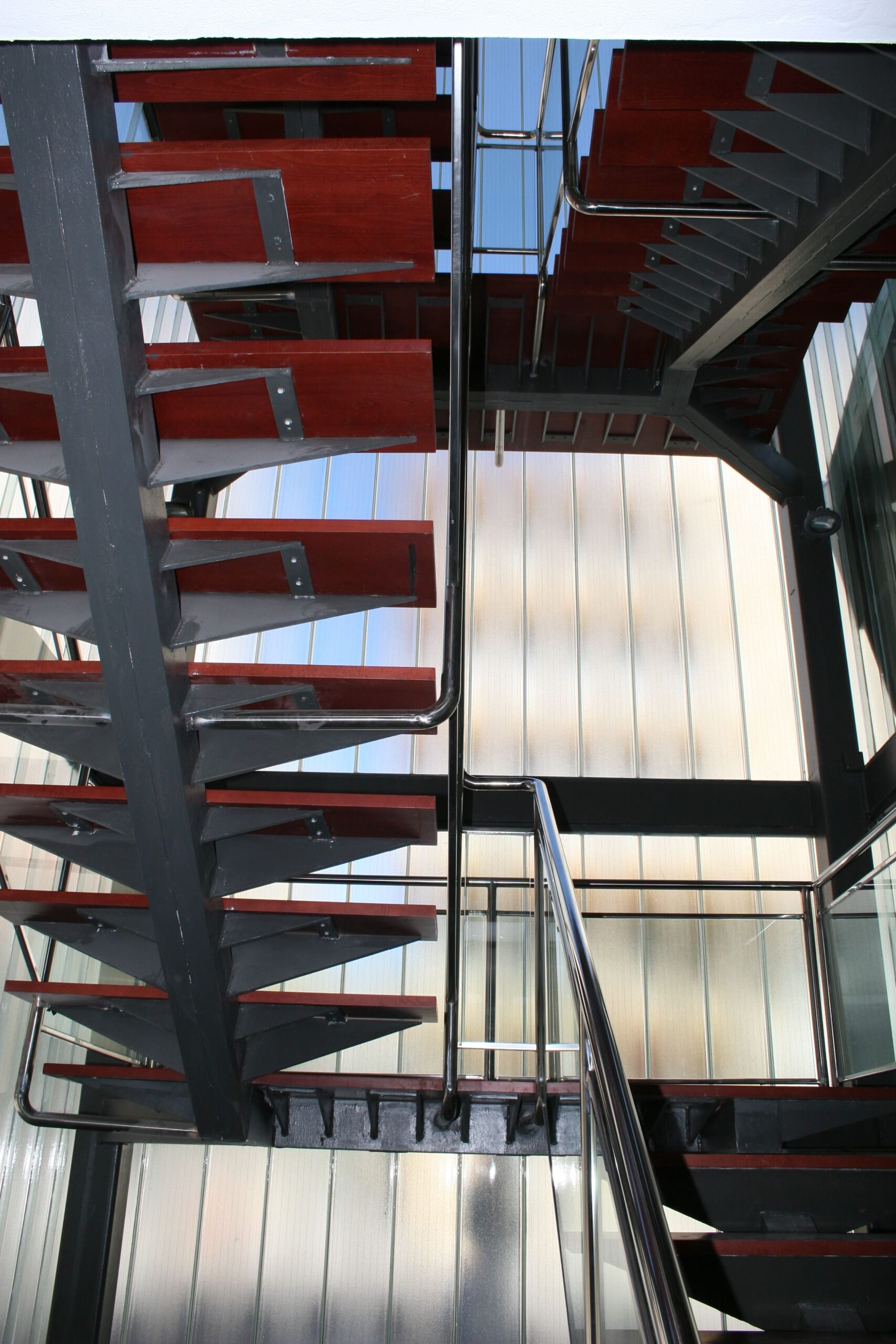

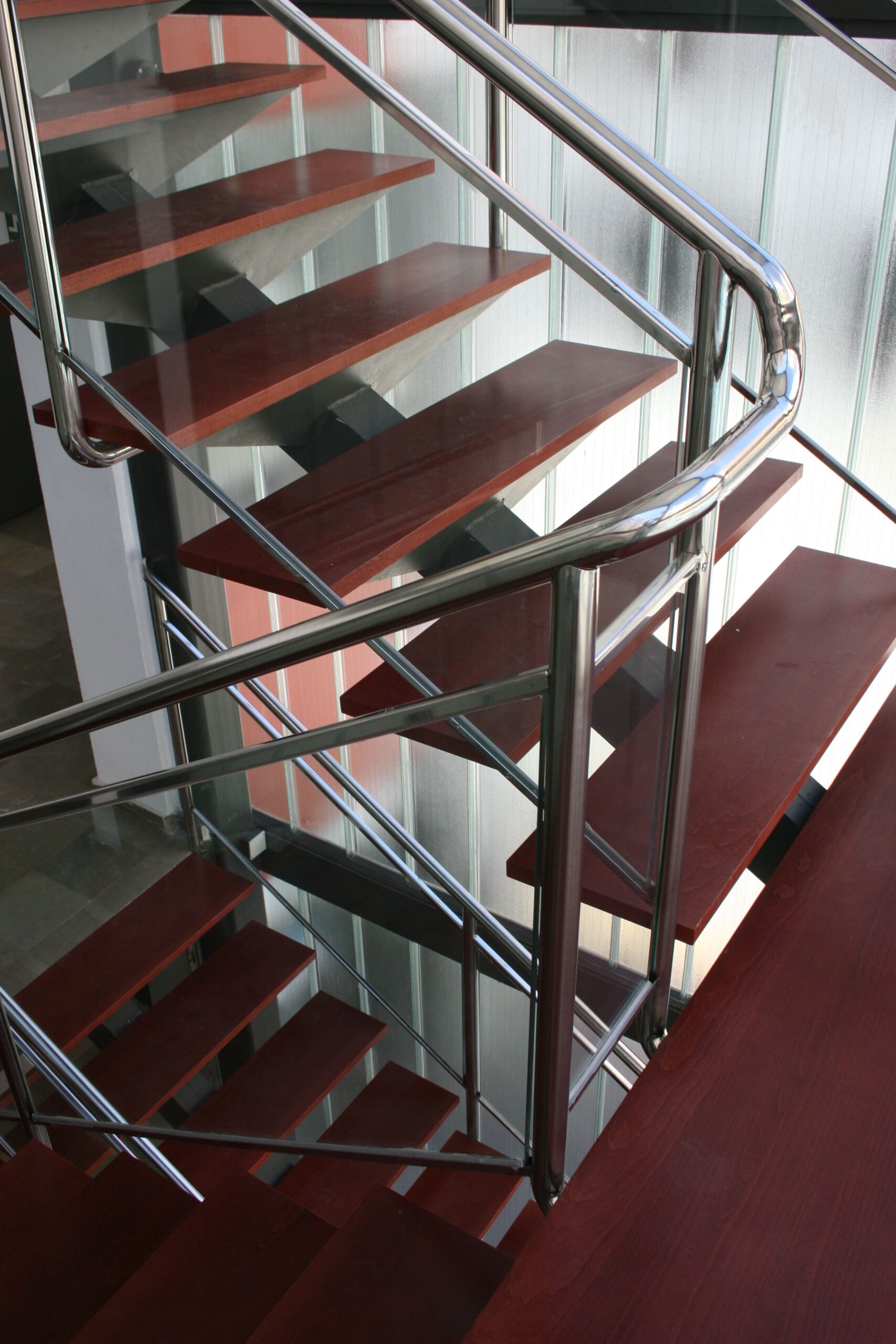

Mientras que la caja de escaleras aparece como un prisma ligero y translúcido donde los tramos de escaleras no llegan a tocar el cerramiento de vidrio de U-Glas, un potente muro ciego de granito gris, que se eleva tres plantas quebrándose 90º para formar la cubierta por encima del módulo de escaleras, alberga el núcleo de ascensores. El cerramiento de la caja de escalera se realiza como se ha citado anteriormente a base de placas verticales de vidrio armado, concediéndole así una mayor ligereza. Los tramos de escalera van exentos respecto los paramentos exteriores y se constituye mediante un perfil metálico central que actúa como vigas soporte en todo el desarrollo de la escalera en el centro de los peldaños. Esta viga se apoya en los diferentes forjados de planta. La entrada al mercado desde esta zona es independiente de los accesos al bar y a la planta alta del modulo. Por lo tanto se puede regular los horarios de mercado sin interferir en el resto de actividades de las otras zonas habilitadas.
El edificio tiene cuatro accesos, uno en cada fachada. Los de la calle Alonso Carrillo de Albornoz y el de la calle Luis Moya son los principales accesos al Mercado en sí. Desde la Avenida Juan Sebastián Elcano se accede al mercado atravesando el vestíbulo dela zona administrativa. Una cuarta entrada en la esquina Sureste combina el acceso al aparcamiento y la salida a través de un pequeño vestíbulo.

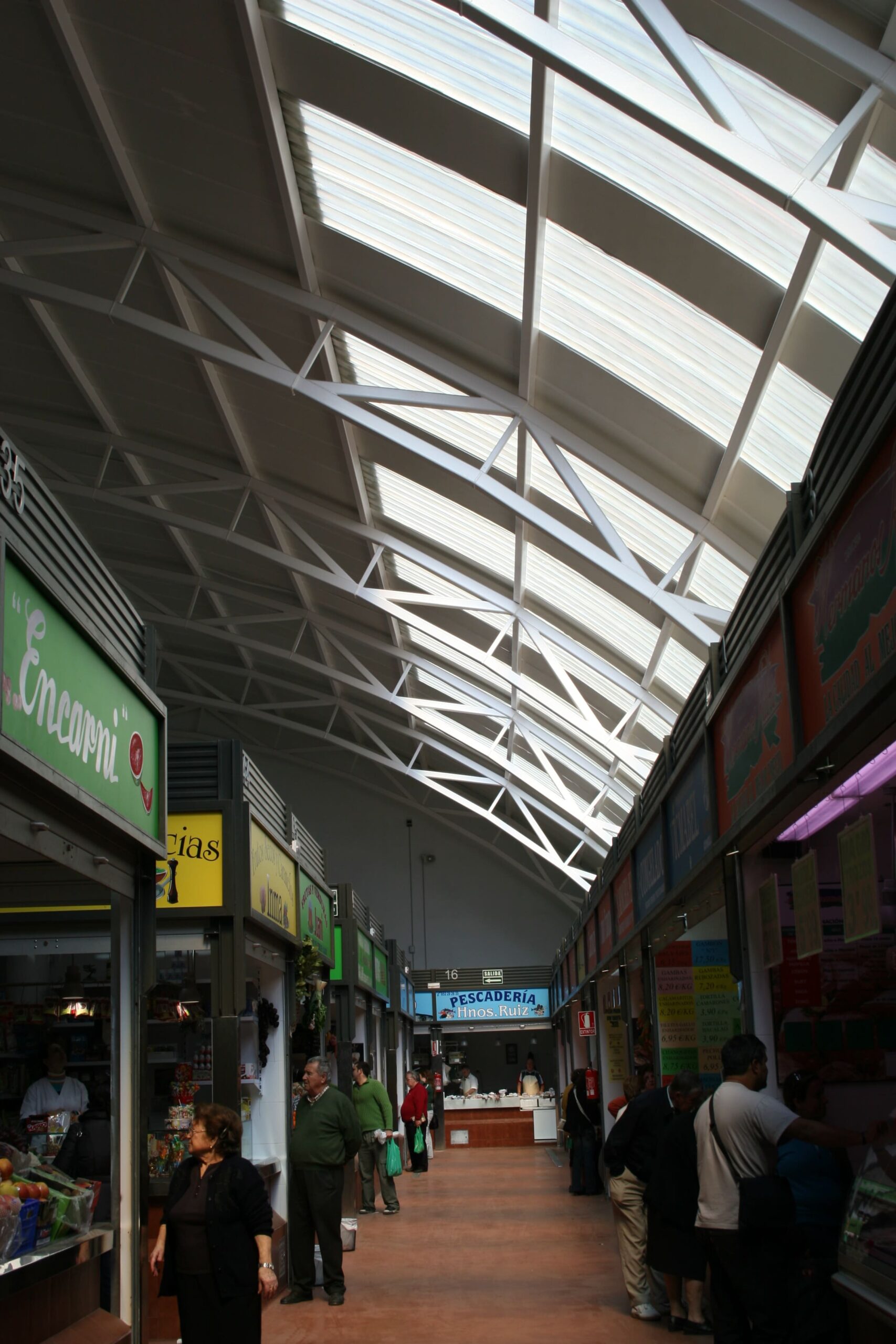

La estructura del edificio de mercado está compuesta de pilares metálicos HEB 300, y una estructura metálica construida a base de cerchas metálicas de directriz curva para el soporte de la cubierta que se realiza con chapa sándwich. La perfileria con la que se diseña la cercha es a base de tubos de las secciones que se indican en planos. Los apoyos sobre los pilares son fijos en un extremo y libre de movimientos en horizontal en el otro.
Los forjados de las plantas del modulo norte son del tipo reticular aligerados con canto de 30 cm y construido en hormigón armado tipo HA-30. La cubierta se diseña en forma de losa de hormigón armado de canto 25 cm.
Los pilares del edificio son también de hormigón armado de dimensiones 35 x 35 cm constantes desde arranque en cimentación hasta el forjado de superficie, excepto los medianeros con la nave de venta que son como el resto, de escuadría 60 x 35.

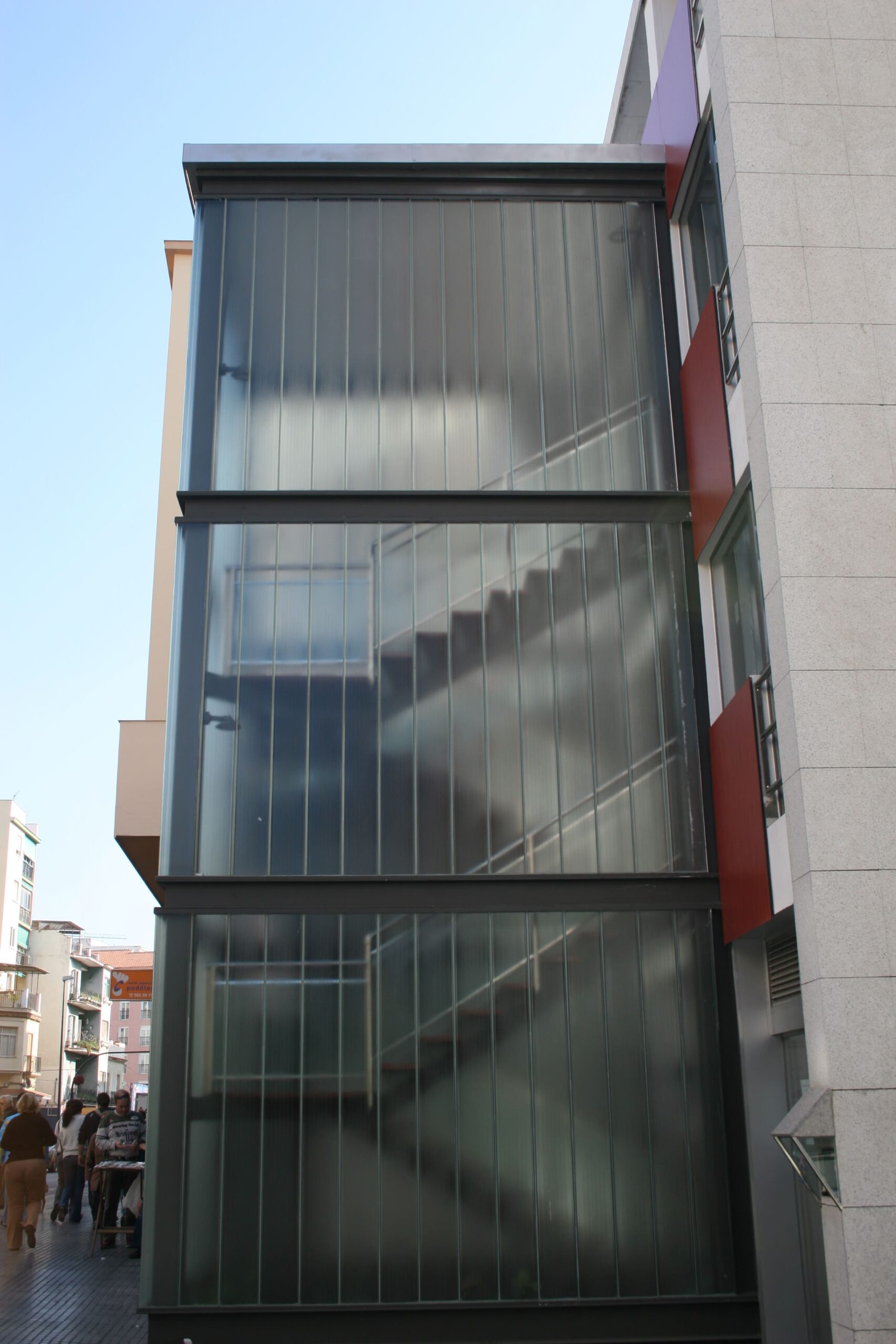

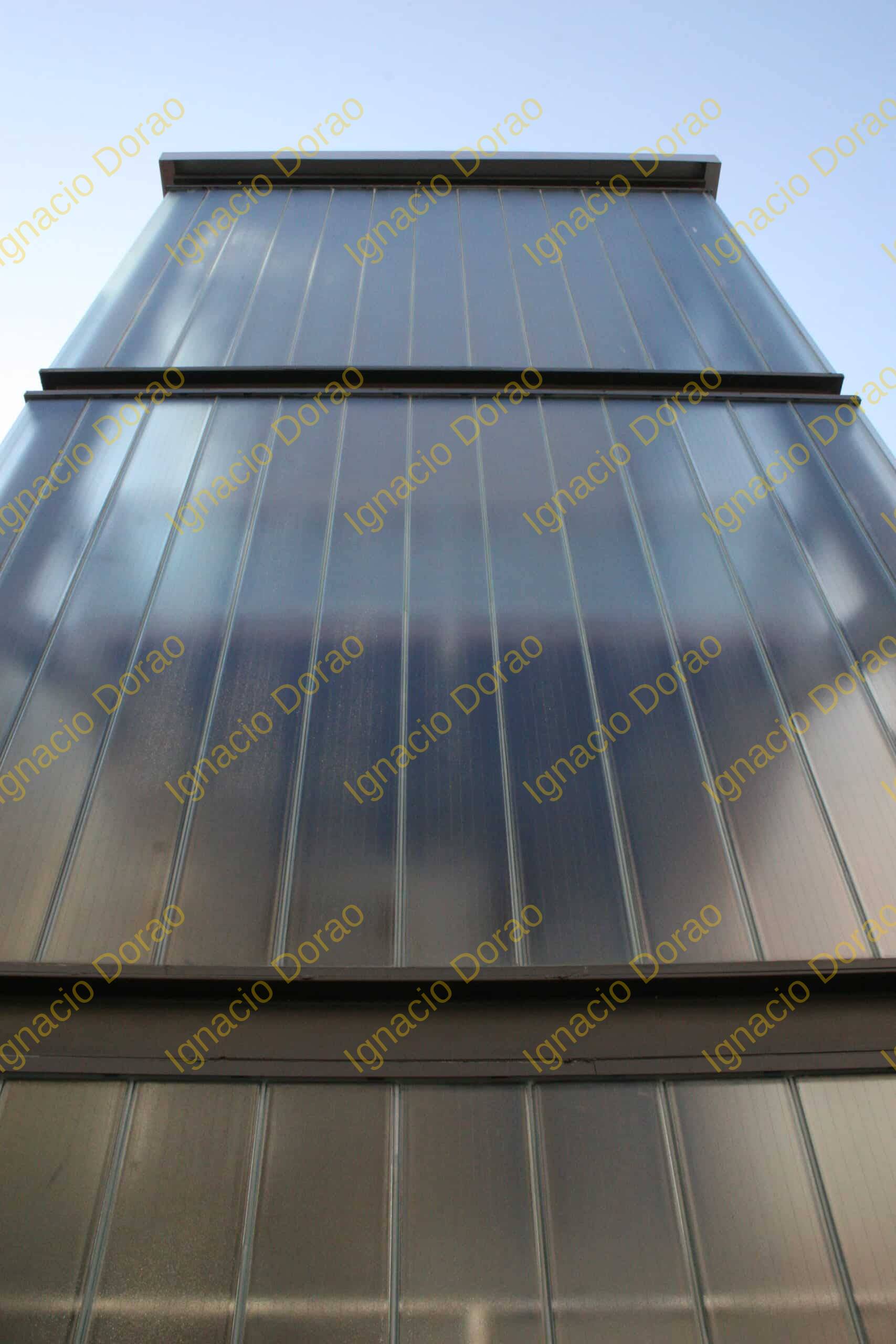

La caja de la escalera del módulo norte tiene una fachada realizada con elementos de U-glas apoyados en estructura metálica de soporte realizada con perfiles tubulares que se arriostran en la altura de las mesetas mediante un cuadrado formado por dos perfiles UPN-180 dispuestos con las almas juntas. El forjado de cubierta de la caja de escalera es una losa de hormigón armado de canto 25 cm.
El cerramiento perimetral del edificio esta resuelto combinando paños de muros cortina acristalados, junto con paños de fábrica y metálicos revestidos con chapas sándwich según estructuración descrita en el punto anterior. Las divisiones interiores de las dependencias que se habilitan dentro del edificio se realizaran con fabrica de ladrillo cerámico con espesores según se detalla en planos. Las fábricas de ladrillo se revisten con enfoscado de mortero de cemento en general excepto en aseos y locales húmedos que llevaran revestimiento a base de plaquetas de gres cerámico.
La terminación de los pavimentos de planta del mercado se realiza con pavimento continuo antideslizante a base de resina epoxi. En los aseos se dispone igualmente solería de gres. La zona de vestíbulo norte, la cafetería y las plantas altas se pavimenta con mármol Sierra Elvira. La carpintería en dependencias es de madera color cerezo.
La iluminación general de la zona de mercado se resuelve mediante focos de alogenuros que proyectan hacia la cubierta, de acabado lacado blanco, produciendo una iluminación indirecta suficiente para el uso público y reforzado por la iluminación individual de los puestos.
